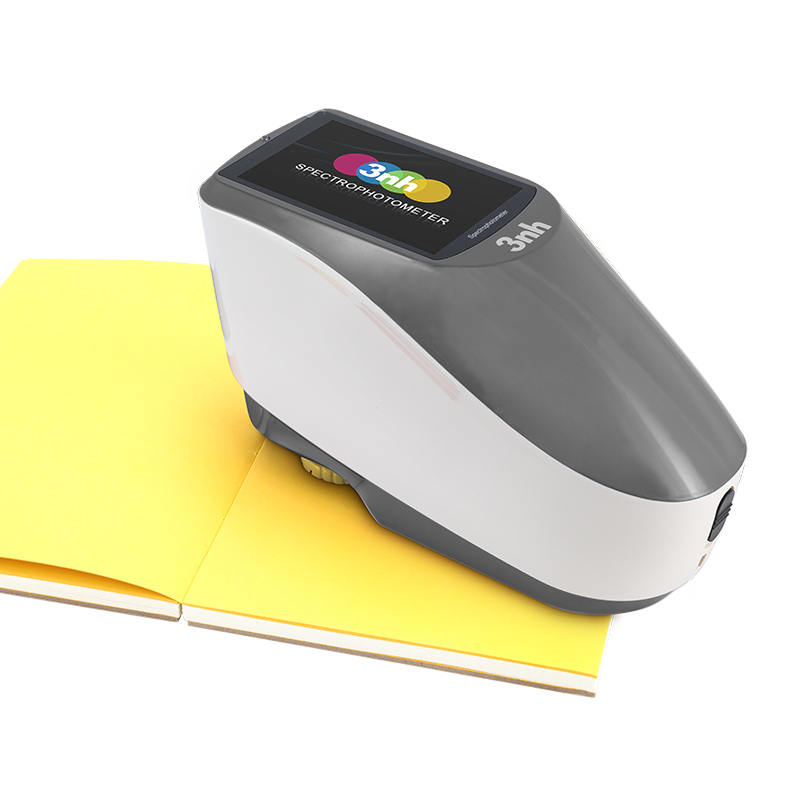

印刷分光密度仪YD5010
光栅分光密度仪YD5010简介
YD5010是3nh公司独立开发的完全拥有自主知识产权的45/0几何光学结构的国产光栅分光密度仪，完全符合标准ISO 5-4，支持ISO 13655标准规定的MO,M1，M2,M3测试条件，可以精确实现ISO Status T、 E、A、I密度测量。
YD50系列仪器稳定、测量密度、色度数据精准、功能强大。仪器配备多种测量口径，在油墨印刷厂、造纸厂、交通路标行业、纺织服装印染等行业，在科研机构、质量检测机构、实验室领域均有广泛应用。
在CIE推荐的45/0几何光学照明条件下，基于ISO 13655标准规定的MO,M1，M2,M3测试条件，该仪器可精确测量样品的反射率数据，在多种颜色空间下，能够对各种密度指标、色差公式、颜色指数进行精准测量和表述。该仪器在在各类产品的色差品质管控方面也有广泛的应用。仪器配有高端颜色管理软件，连接电脑使用，实现更多功能扩展。
光栅分光密度仪YD5010特点
a.45/0几何光学结构，符合CIE No.15，支持ISO 13655标准规定的MO,M1，M2,M3测试条件，精确实现ISO T、E、A、I密度测量；
b.优美的外观造型与符合人力力学的结构设计；
c.采用高寿命低功耗的组合LED光源，包含UV光;
d.Φ2/4/8mm口径任意选择，适应更多被测样品;
e.测量样品反射光谱,CMYK密度、Lab数据精准，可用于精确颜色传递;

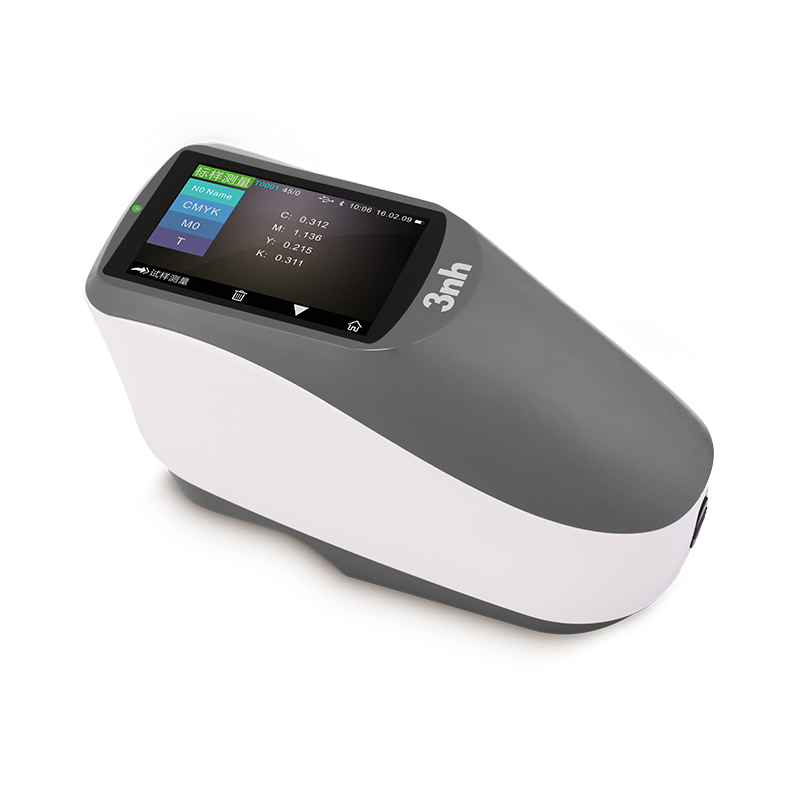

f.电子硬件配置高:3.5吋TFT真彩屏,电容触摸屏,凹面光栅，256像元双阵列CMOS探测器等；
g.USB/蓝牙2.1双通讯模式，适应性更广；
h.耐脏、稳定的标准白板;
i.大容量存储空间，可存储20000条以上测试数据
j.两种标准观察者角度，多种光源模式，多种表色系，符合多种标准的色度指标，满足各种客户对颜色测密度量的需求；
k.特别适合印刷厂过程控制、品质管控；
l.PC端软件有功能强大的功能扩展；
光栅分光密度仪YD5010技术参数
| 产品型号 | YD5010 |
| 照明方式 |
45/0(45环形均匀照明0°接收); 符合标准ISO 5-4，CIE No.15 |
| 特性 | 通用型分光密度仪，广泛应用于油墨印刷、菲林加工、纺织印染、塑胶电子等行业颜色测量和品质控制，尤其适合油墨印刷中光学密度、网点增大等指标的测量和品质管控；根据产品特点，定制单一口径Φ2mm、Φ4mm、Φ8mm。 |
| 照明光源 | 组合LED光源，UV光源 |
| 分光方式 | 凹面光栅分光 |
| 感应器 | 256像元双阵列CMOS图像感应器 |
| 测量波长范围 | 400~700nm |
| 波长间隔 | 10nm |
| 半带宽 | 10nm |
| 测量条件 |
符合ISO 13655测量条件： M0 (CIE光源A) M1 (CIE光源D50) M2 (排除UV的照明) M3 (M2 + 偏振光滤光片) |
| 密度标准 | ISO Status T、 E、A、I |
| 密度指数 | 密度值、密度差、网点面积、网点增大、叠印、印刷特性、印刷反差、色调误差和灰度 |
| 测量口径 | 定制单一口径：Φ2mm、Φ4mm、Φ8mm可选 |
| 颜色空间 | CIE LAB,XYZ,Yxy,LCh |
| 色差公式 | ΔE*ab，ΔE*94,ΔE*00 |
| 其它色度指标 | 无 |
| 观察者角度 | 2°/10° |
| 观测光源 | A,C,D50,D55,D65,D75,F2,F7,F11,F12 |
| 测量时间 | 约1.5s |
| 重复性 | 密度值：0.01D以内 |
| 色度值：ΔE*ab 0.04以内（仪器预热校正后,以间隔5s测量白板30次平均值-M3除外） | |
| 台间差 | ΔE*ab 0.2以内（BCRA系列Ⅱ 14块色板测量平均值-M3除外） |
| 测量方式 | 单次测量，平均测量（2~99次） |
| 尺寸 | 长X宽X高=184X77X105mm |
| 重量 | 约600g |
| 电池电量 | 锂电池，8小时内5000次 |
| 照明光源寿命 | 5年大于300万次测量 |
| 显示屏 | TFT 真彩 3.5inch，电容触摸屏 |
| 接口 | USB |
| 存储数据 | 10000条 |
| 语言 | 简体中文，English，繁体中文 |
| 操作温度范围 | 0~40℃，0~85%RH（无凝露），海拔：低于2000m |
| 存储温度范围 | -20~50℃，0~85%RH（无凝露） |

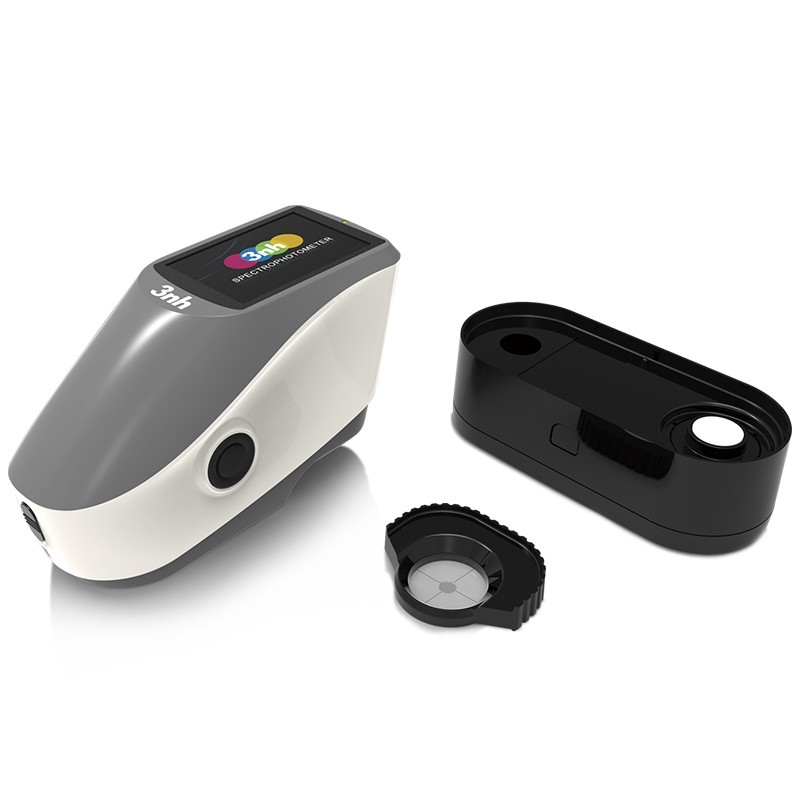

| 标准附件 | 电源适配器、数据线、内置锂电池、说明书、品管软件（官网下载）、黑白校正盒、保护盖、偏振滤色盒、定位板 |
| 可选附件 | 微型打印机 |
| 注： | 技术参数仅为参考，以实际销售产品为准 |
